飛利浦LED燈源挑選評估@中國

基於到中國後，燈源過差及環保要求因素，遂製作以下表格進行評比。

1. 功率(W)
直接影響耗電。

2. 光色(K)
普遍為以下
3000K - 偏黃光，適合休息溫暖等環境，依據LED 技術轉換LM會略低於4000/6500K。
4000K - 中性光，適合長期溫和等環境。
6500K - 白日光，適合提升精神等環境。

3. 顯色(CRI)
對顏色表現的還原比，越高越佳，個人基準為80以上。

4. 流明(Lm)
光照亮度值，越高越亮，依據空間大小及需求亮度選擇。

5. 接頭
常見燈管

T標接頭 (常用於燈管)
算法(x/8)*25.4=mm

T類 燈管寬度

E標接頭 (常用於燈泡)
直接為標示尺寸
E40=40mm
E27=27mm
E14=14mm

6. 流明/瓦數
每1W耗電可以獲得的lm(亮度)，直接指向最大效益值。

P.S 不同尺寸因為設計外觀不同，在同Lm給予的光照表現亦不同，建議依照需求挑選型式。

---

以下為常用T型及E型中國境內找到飛利浦資料進行計算的比例值。

T型 接頭

E型 接頭

Matrix of Logitech K375s

因為DIY需求確認此矩陣，基於網路上找到資訊詳細度沒有自己表格全面，以此文章共享資訊給同好。

PIN部分依據原電路板標示，可以看到除R Win沒有原生，基本矩陣都包含，甚至連JP鍵盤序列都有。

 Matrix of Logitech K375s

 Pin of Logitech K375s

DIY Keyboard 87-Key(Cherry MX Silent) with Logitech K375s Unifying

首先，因為業務需求，經常性的出差令我衍生了以下鍵盤的誕生。

需求如下

1. 窄邊框

方便與筆記型電腦隨身攜帶。

2. 靜音紅軸

方便辦公室使用不打擾到其他人員。

3. unifying

與自己羅技滑鼠同系列共用接收器，依據設計資料可以得知USB 3.0在2.4GHz會容易產生相互干擾，同時位於此頻段的藍芽還有各種不同廠商2.4GHz容易產生干擾，因此最佳狀態就是盡量縮減，且筆記本USB Port很珍貴。

出差多電腦支援的3裝置快速Flow功能，能在Windows/iOS/Android不同系統進行切換。

4. 全鍵盤防鬼鍵

在基礎K375s的原電路設計僅為矩陣及錯位，新增二極體，在unifying協議下確保N-Key六鍵可達成全鍵盤無鬼鍵。

5. 電池替換、開關電源

因應出差需求，隨時換電池保持電力，基本上K375s的電源管控極佳，此部分是個人喜好居多。

開關部分方便放置背包攜帶。

6. 衛星軸

個人喜好衛星軸形式，機械感重。

7. LED裝置指示

原生殼位的LED指示燈。

8. PBT鍵帽

個人手感喜好。

缺鍵帽的Logitech K375s

Logitech K375s拆解

Logitech K375s控制模組

Logitech K375s控制模組 正面

Logitech K375s控制模組 反面

IKBC DC87 外殼

IKBC DC87 外殼 分解

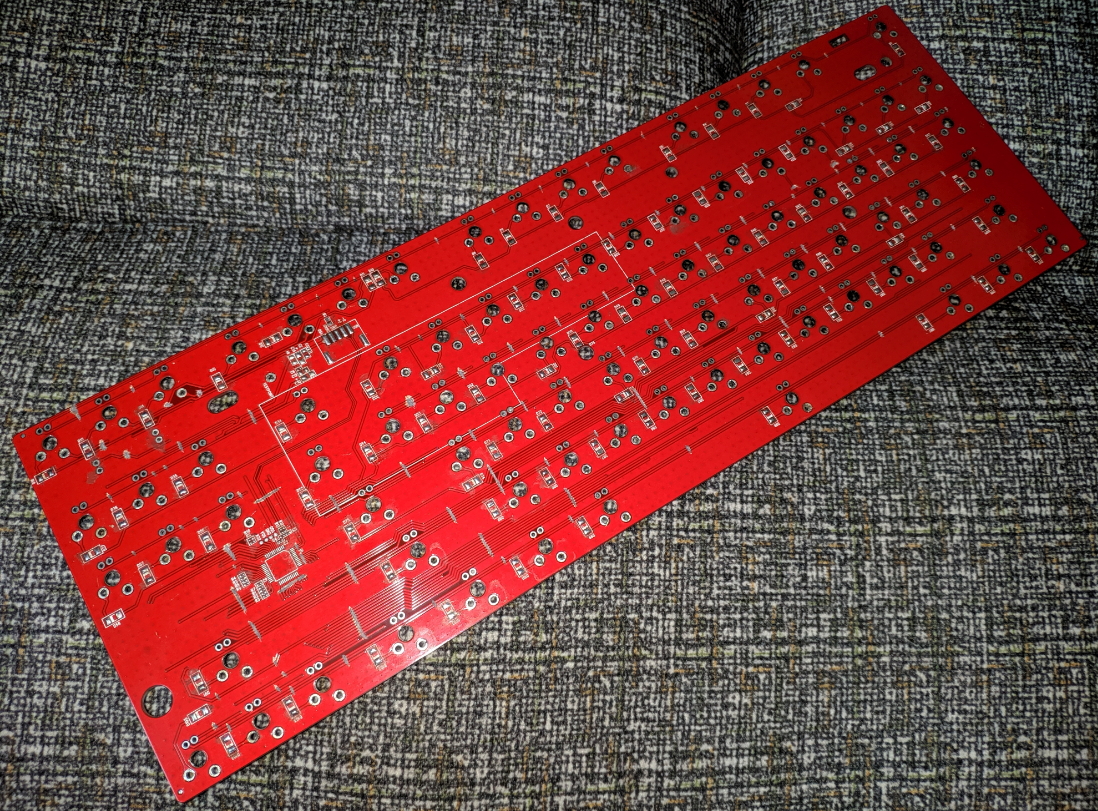

IKBC 87鍵 工廠異常板 正面

IKBC 87鍵 工廠異常板 反面

IKBC 合模可行 推測為共用模組

IKBC PCB 拆解

IKBC PCB 原電路切割 正面

IKBC PCB 原電路切割 反面

針對可能產生短路貼上金手指膠帶隔絕 正面

針對可能產生短路貼上金手指膠帶 反面

Logitech K375s、PFC及焊接板

Logitech K375s可用集合完成

因缺少外殼電池蓋自行切割

開始插鍵確認

LED使用白頭藍光3mm

外殼與自製電池蓋合模

組合完成

衛星軸異常 推測過焊溫度或時間配合不佳導致成為工廠廢板

一樣衛星軸異常

雖切割後使用可行，為確保手感統一改為新的

觸發矩陣連接確認，觸發位可使用二極體作為迴路

開始矩陣線路製作

切割外殼放置Logitech K375s主控

IKBC PCB、Logitech K375s連接，可以看到增加二極體防鬼鍵

右側線路

發現外殼可能也為不良品

外殼卡榫位置異常，進行打磨解決

成品圖 1

成品圖 2

成品圖 3

成品圖 4
